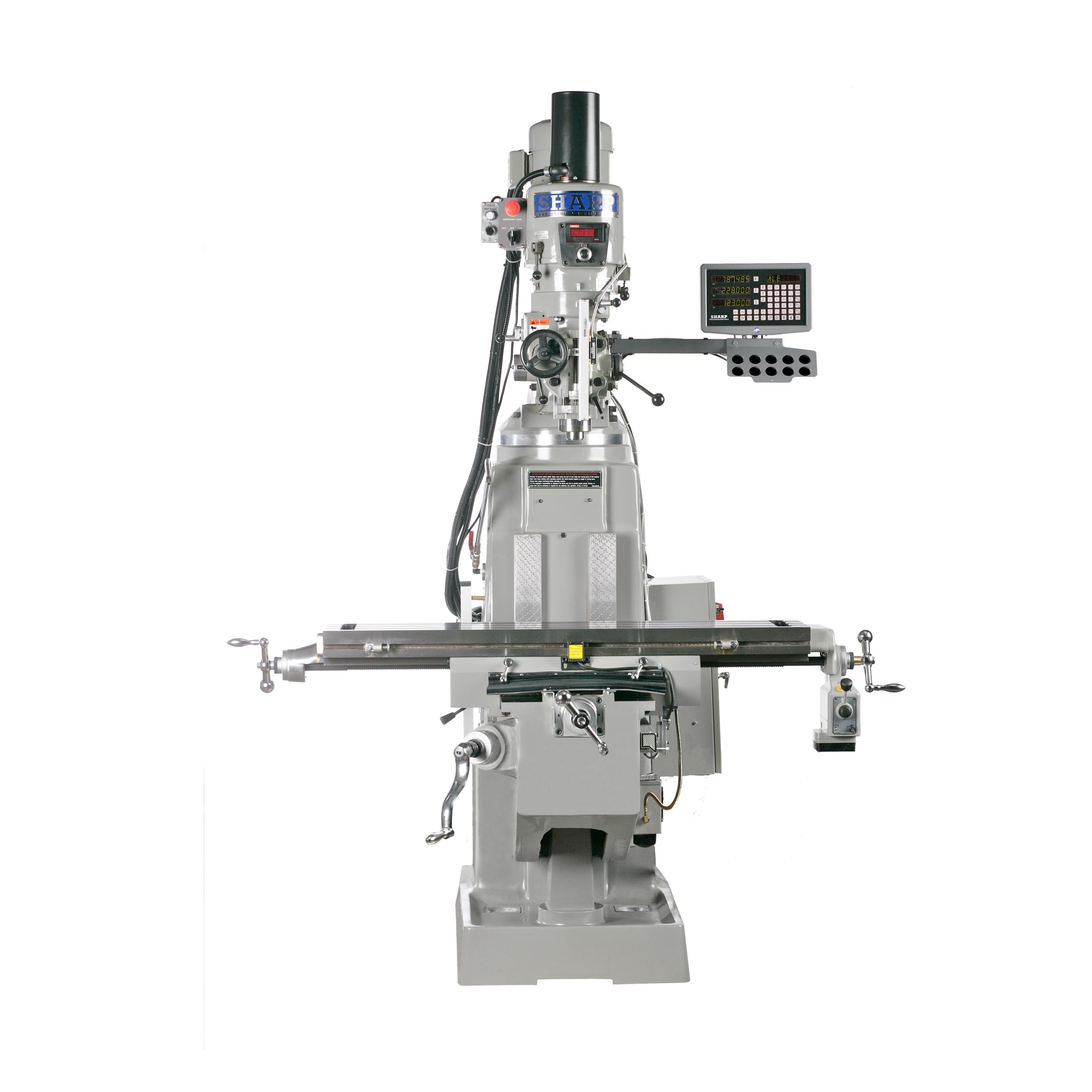

Fresadora TMV-K Premium

Descripción

Cabeza

• Premium Packaged TMV viene con 3 ejes DRO (Quill, Table & Saddle) estándar para satisfacer todas sus necesidades.
• Premium Packaged TMV viene con el estándar Power Feed Table que hace que su operación sea más fácil de administrar.
• Para disipar el calor en la cabeza accionada por motor de 3 HP, se instala un par de ventiladores de alto rendimiento. Esto permite que la máquina trabaje trabajos exigentes durante períodos prolongados sin dañar el motor, las correas y los cojinetes. Una característica única de SHARP.
• Las poleas de transmisión Motor Shaft y Vari se equilibran dinámicamente y luego se croman. Esto permite un fresado sin vibraciones incluso a altas velocidades.
• Dado que el sistema de accionamiento Vari-speed se acciona deslizando la polea Vari Drive arriba y abajo del eje del motor. Por lo tanto, el eje del motor está cromado y tiene un canal de aceite que se alimenta mediante un accesorio de engrase en el extremo inferior para fines de autolubricación. Esto asegura que el movimiento deslizante no tenga problemas en todo momento. Una característica única de SHARP.
• El eje del motor que impulsa la polea y el eje está sujeto a una gran tensión lateral. Un cojinete de rodillos está instalado para el soporte inferior del eje del motor. Una característica única de SHARP.
• Además de girar 90 grados de lado a lado, la cabeza también puede girar hacia arriba y hacia abajo en virtud de un diseño de articulación nudillo. El nuevo diseño desarrollado por Sharp utiliza 6 pernos, 3 de cada lado, que encajan en una ranura en T circular fresada en el interior del brazo superior y asegurada con tuercas desde el exterior. Aseguró la cabeza firmemente y ofreció una gran precisión en las operaciones de fresado.
• Un par coincidente de rodamientos de contacto angular ABEC-7 de superprecisión admite el husillo. La pluma es rectificada por CNC hasta un acabado de espejo, y luego cromada para adaptarse a la carcasa. Juntos, aseguran que el husillo se quede sin más de 0.0004 “TIR- el mejor en la industria.

Columna, mesa y rodilla

• Formas de caja endurecida y rectificada en columna y silla de montar.
• Guías deslizantes revestidas de Turcite para una mejor resistencia al desgaste y la retención del aceite lubricante.
• La contracción de la mesa y del sillín está controlada por un diseño de tuerca doble que mantiene el tornillo de alimentación en contacto con un par de tuercas de bronce en todo momento. Una característica única de SHARP.
• Tornillos de cabeza endurecidos en la mesa y el sillín para una mejor resistencia al desgaste.
• El extremo de la mesa y el sillín están montados con cojinetes de empuje que precargan el tornillo de alimentación, eliminando el juego axial para un movimiento lateral controlado con precisión.
• En lugar de raspar a mano la parte superior de las rodillas para la retención de aceite, la parte inferior coincidente de la silla de montar es raspada a mano. Este paso adicional evita tener chips y suciedad incrustados en las rodillas y daña el área de deslizamiento.
• Molino vertical de rodilla estilo “Bridgeport”
